Découpe de l'isolant pour le passage de la canalisation de sortie froide vers le circulateur
Déroulement de la bobine de recuit
Réalisation du gabarit pour le serpentin..
Enroulement au diamètre idoine..
Assez laborieux... mais ça prend forme..
Il ne reste plus qu'à le mettre en forme et à le stabiliser..
Contrairement à ce que je pensais, le serpentin ne pourra pas rentrer même en utilisant les pires subterfuges..
Il ne reste plus qu'à découper la cuve pour faire rentrer le serpentin...
Découpe de l'isolant et de sa protection en tôle..
Décalottage de la partie supérieure, elle sera remise en place ultérieurement.
Découpe de la cuve.. elle est plus épaisse, 1mm d'acier.

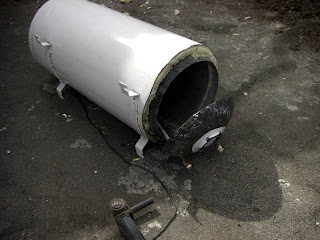

Voilà, c'est fait. L'élément de gauche doit rentrer dans celui de droite

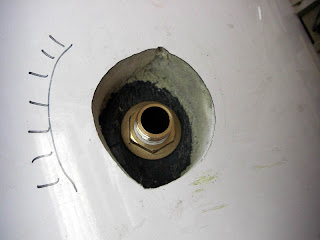

Fixation de la sortie "froide" (qui va vers le capteur)
Essais d'étanchéité de cette connexion.
Stabilisation du serpentin par du fil de cuivre soudé à l'étain..

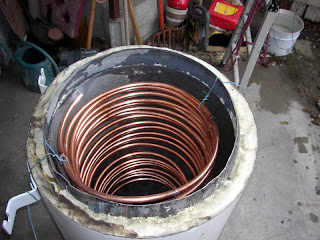

Essais de mise en place.
Soudure des tuyaux d'arrivée et sortie..
Ca commence à prendre forme...
Le tuyau d'arrivée de l'eau chaude en provenance du capteur est percé de part en part en espérant que la stratification sera optimale par ce procédé... Le but est de conserver cette stratification (les couches en haut et les couches plus froide en bas) afin que le rendement soit maximal. Il vaut mieux un ballon qui fait 60°C en bas et 90°C en haut que 75 °C partout (le serpentin termine sa course en haut du ballon). L'eau chaude du capteur arrive par le haut du ballon. Sa température sera maximale en milieu de journée. En fin de journée, les capteurs de température dans le ballon peuvent ordonner une continuation du pompage de l'eau pour apporter des calories au ballon, mais l'eau de retour risque d'être plus froide que celle en surface du ballon (mais plus chaude que celle du fond). L'apporter en haut va refroidir les couches supérieures. La solution serait de l'insérer dans le ballon exactement là où la température du ballon est identique. Concrètement, c'est difficilement possible. Il existe des systèmes de cuves qui présentent 3 entrées et un système de gestion qui ouvre des électrovannes où la température est la plus proche. (peut être plus tard...!!). L'idée est ici de jouer sur la densité de l'eau. Au dessus de 4°C, la densité de l'eau est inversement proportionnelle à sa température. L'eau arrivant par le tuyau troué s'arrêtera et sortira (par les trous) lorsque l'effort pour descendre plus bas sera plus élevé (pour franchir les couches plus froides). Ca reste théorique...

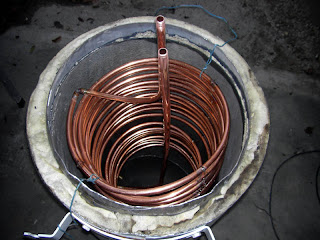

Fils de suspension du serpentin qui seront passés dans le couvercle, une fois celui-ci reposé.
Le haut de la cuve ressoudé : juste 4 points de soudure à l'arc pour la tenu mécanique.. Inutile d'en faire plus car, rappelons-le, le ballon n'est pas sous pression en "Drain-back". L'étanchéité sera assurée par un cordon de silicone sur le pourtour ainsi que sur les 4 fils de suspension du serpentin.
Au centre, les deux extrémités en cuivre du serpentin, avec possibilité de visuel sur l'intérieur de la cuve par l'emplacement du support de la résistance, au premier plan, les deux embouts d'origine du cumulus, qui vont maintenant être utilisés pour la mise à l'air de la cuve (à droite), et pour l'arrivée d'eau chaude en provenance du capteur (à gauche).
Le haut de l'isolation est remis en place puis fixé par de l'adhésif le temps des essais.
